油枪推进装置
返回首页 作者:admin 浏览:19 发布日期:2018-12-04

油枪推进装置

主要用于锅炉程控点火系统中,锅炉推进装置经系统指令控制,可推动油枪、点火枪进退炉膛,实现燃油、燃气的自动化点火过程。我公司生产的推进器系列产品具有防水、防尘、耐高温、寿命长等特点。可分为点火枪推进装置、油枪推进器、组合推进器。

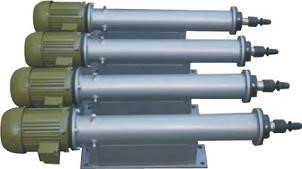

 一、   SGDTQ系列电动推进器


 1. 工作原理:

电机通过联轴器带动一对丝杠、丝母,把电机的旋转运动变为直线运动,并利用电机的正反转完成推进或退回动作。

2. 特点:

       电动推进装置机械传动部分及电器部分均采用全密封结构,具有良好的防尘、防雨性能,适合于露天使用。推进器内部行程开关采用选用优质的产品,行程进退控制可靠;推进装置电器连接采用航空防水插头座,便于安装和检修;推进装置推杆装有快速夹具,可快速装上或拆卸油枪和点火枪。

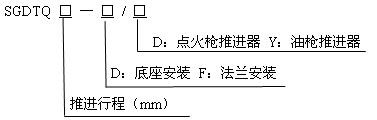

3.  型号定义:


4.主要技术参数:

型号

行程(mm)

推力(N)

电机

电机型号

作用

SGDTQ400-F/Y

400

2000

三相 550W

YO7124

推动油枪

SGDTQ400-F/D

400

1200

三相 370W

YO7114

推动点火枪

SGDTQ300-D/Y

300

2000

三相 550W

YO7124

推动油枪

SGDTQ300-D/D

300

1200

三相 370W

YO7114

推动点火枪

二、        SGQTQ系列气动推进器

1. 工作原理

       当电磁阀通电时,压缩空气进入气缸推动活塞运动带动油枪、点火枪推进进入锅炉点火区,断电时退回原位(指单电控)。在推进或退出的终点位置装有行程开关,可将到位信号反馈到控制系统,监视推进器的工作状态。

2. 特点

        一体式密封罩利于防尘、防雨,有效提高推进装置的安全性和使用寿命。推进速度不到3秒,噪音小;结构紧凑,便于狭小空间安装;维护量小。

3. 型号定义


4. 主要技术参数:

型号

行程(mm)

推力(N)

工作气压(MPa)

工作电压

作用

SGQTQ-400/Y

400

1200

0.4-0.8

AC220

推动油枪

SGQTQ-400/D

400

800

0.4-0.8

AC220

推动点火枪

SGQTQ-500/D

500

800

0.4-0.8

AC220

推动油枪

SGQTQZ-400

400

600
1200

0.4-0.8

AC220

推动点火枪、
  油枪


SGQTQ-500/D型分体式气动推进器


SGQTQ-400/D型组合式气动推进器
