高能点火装置(高能点火器
返回首页 作者:admin 浏览:11 发布日期:2018-12-04

SGGDQ型高能点火装置

一、产品介绍

SGGDQ型高能点火装置是我公司研制的新型高能点火装置,可直接用于点燃天然气、液化石油气、煤油、柴油、重油、渣油等与空气混合之气体。具有放电量大、寿命长、可靠性高、点火嘴耐高温、可在水、乙醚、酒精中打火等特点。近年来在电站及石化系统得到广泛应用。性能优越于高压间隙点火。

该装置由SGGDQ系列高能点火器、SGDDG系列高压导电杆、SGDZ系列高能半导体电嘴和SGDL系列高压屏蔽电缆四部分组成。

二、产品的性能参数

1、SGGDQ系列高能点火器

高能点火器是将交流220AC工作电压经过升压、整流向蓄能电容充电,所充电压达2500V时,高压放电管导通,蓄能电容向半导体电嘴释放高压,将半导体材料击穿,产生电火花,从而将燃烧介质点燃。

                                高能点火器.jpg             防爆点火器.jpg                      便携点火器.jpg

                            高能点火器                                            防爆点火器                                     便携点火器

型号

名称

能量J

工作电压V

火花频率HZ

发火点压直流V

备注

SGGDQ-5

高能点火器

5

220

14

2500

燃气类

SGGDQ-12

高能点火器

12

220

14

2500

燃轻油、柴油

SGGDQ-20

高能点火器

20

220

14

2500

燃轻油、柴油、重油、渣油类

SGGDQ-40

高能点火器

40

220

14

2500

燃轻油、柴油、重油、渣油类

SGGDQ-5B

便携点火器

5

12V逆变电池

14

2500

燃气类

SGGDQ-20D

防爆点火器

20

220

14

2500

燃气、燃轻油

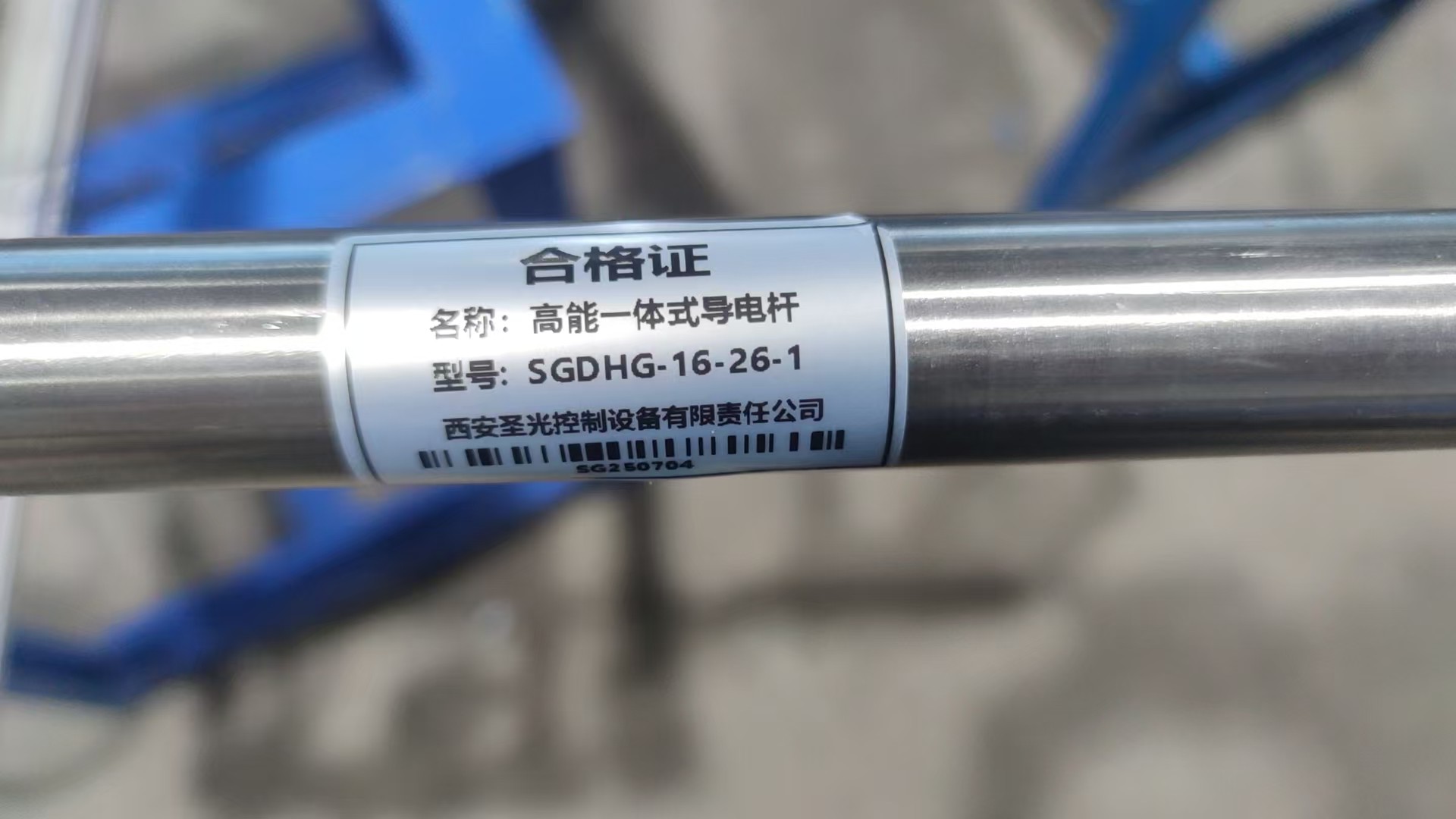

2、SGDDG型高压导电杆

高压导电杆用于连接电缆与半导体电嘴,分为直杆和挠性两种,直杆高压导电杆用于固定式燃烧器,挠性高压导电杆前端可弯曲用于摆动式燃烧器。

品型号

绝缘电阻 (Ω)

外形尺寸

L(mm)

备注

D(mm)

SGDDG16

> 500M

Ф 16

按需

连接方式有 M18X1,M27X1.5

SGDDG18

> 500M

Ф 18

按需

连接方式有 M18X1,M27X1.5

SGNDG16

> 500M

Ф 16

按需

连接方式有 M18X1,M27X1.5

SGNDG18

> 500M

Ф 18

按需

连接方式有 M18X1,M27X1.5



3、SGGDZ型半导体高能电嘴

半导体高能电嘴连接在高压导电杆上组成点火枪,半导体电嘴前端镶

有半导体陶瓷,可在几百伏电压下击穿放电,保证点火可靠。该电嘴

具有起始电压低,耐电蚀、抗污染、抗结焦等特点。

型号

直径D(mm)

连接螺纹M

长度L

SGGDZ16-M14×1

Ф16

M14×1

300

SGGDZ18-M16×1

Ф18

M16×1

300


4、SGDL型高压电缆

高压电缆用于连接高能点火器与导电杆,两端采用优质材料制作,保证连接的可靠性。
                                          视频电缆.jpg         铠装电缆.png

                                    射频电缆                                     铠装电缆
  5、R-12型高压放电管

高压放电管型号技术参数

型号

能量

击穿电压

使用寿命

R-12

10-25

2500V

25000
